Мое увлечение радиоуправляемыми моделями началось с постройки катера на радиоуправлении. Многим моделистам известен такой журнал как «Моделист конструктор». В одном из номеров за 198Х какой-то год я прочитал статью про спортивный катер и тоже захотел построить такой же. На страницах были приведены в масштабе необходимые чертежи. Вот что из этого получилось.

В связи с тем, что те годы прошлого столетия были достаточно тяжелые и для модели трудно было найти нужные детали, то все строилось из подручных материалов. Регуляторов и моторов вообще не было. Но буду последовательно вести рассказ.

В кружки и дом пионеров я не ходил, мастерил потихоньку дома. Про стеклоткань конечно слышал, но родители сказали это вредно и больше не обсуждается. Поэтому перевел все чертежи на толстый картон, нарезал на пенорезке кубиками пенопласт. Собрал шпангоуты вместе с пенопластом и прошелся пенорезкой.

Пенорезка была самодельная, между двух опор натянул нихромовую тоненькую проволоку, через которую пропускал ток от мощного 12 вольтового блока питания.

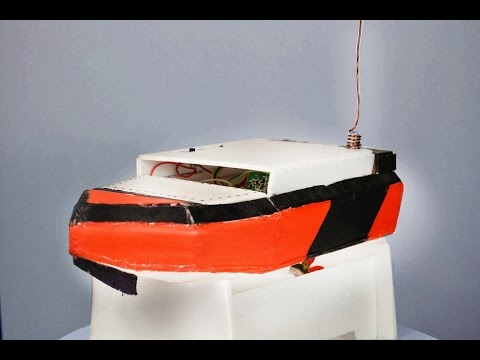

Далее все оклеил плотным картоном. Пропитал все лаком, предварительно открытые участки пенопласта покрыл ПВА, чтобы пенопласт не растворился. Шпангоут, где предполагался двигатель, сделал из стеклотекстолита. Корпус получился очень легким и достаточно прочным. Длина модели 800 мм, ширина 240 мм.

В качестве дейдвуда использовал алюминиевую трубку диаметром 10 мм, в которую после некоторых доработок напильником встали подшипники. В верхней части сделал масленку с пробкой под винт. В качестве вала использовал металлический пруток, на который нанес резьбу М4. В дейдвуд шприцем залил густое масло, от отцовской машины.

Киль сделал сам, к стержню припаял кусочек фольгированного стеклотекстолита. Также установил два подшипника для легкости хода.

На день рождения родители подарили первую серьезную двухканальную аппаратуру пистолетного типа Acoms на 27MHz с встроенным BEC-ом и двумя стандартными сервоприводами.

Мотор был первоначально установлен низкооборотистый на 12v, его характеристики мне были не известны, но крутящий момент был не маленький.

Лючки сделал быстросъемными, с одной стороны задвигаются, а с другой - на винтовых соединениях.

Регулятор с реверсом сделал сам примитивно просто. Взял тумблер от старого прибора на три положения. Разобрал, ослабил пружину, просверлил в ручке отверстие и присоединил тягу от сервопривода. Настроил в аппаратуре расходы. Работает как часы, чистая механика. Конечно, можно поспорить относительно данного решения, но напомню, что это делалось много лет назад.

В качестве винта использовал самодельный из гнутого металла, но спустя некоторое время мне удалось купить винт из латуни, результат ошеломил. Диаметр винта 40 мм.

Далее было увлечение шоссейными машинками и после очередного тюнинга, появился коллекторный мотор Mabuchi 540, который я решил установить в лодку.

Переделок много не последовало, нужно было только состыковать валы. С этой задачей позволил справиться гибкий соединитель, до этого были и шестеренки, чтобы повысить обороты, и карданная передача.

Аккумулятор использовал от машинки NiMh 7,2 3000mAh.

Но радость от скоростных заплывов была недолгой. Вдалеке от берега из катера пошел дым.

Уже на берегу осмотр показал, что горят провода и сильно греется мотор. Такого я еще не видел ни разу.

Взамен поставил толстенные провода в силиконе, плюс ко всему решил сделать систему водяного охлаждения. Купил медную трубку в автомагазине от тормозной магистрали. Плотно накрутил на двигатель. В транце сделал ввод и вывод. На киль припаял кусочек трубки. Соединил все резиновой трубкой из того же автомагазина. Тесты в ванной показали работоспособность системы, вода нагнетается в систему охлаждения от гребного винта.

На высокой скорости стало заплескивать воду в катер, пришлось все лючки перед заплывами заклеивать липкой лентой. При смене аккумуляторов ленту приходится переклеивать на борт для повторного использования, поэтому появляются пятна от частичек клея липкой ленты. Периодически приходится чистить корпус лодки.

Каждым летом рассекаю по водным просторам.


С момента постройки и по сей день катер существует, изменений в конструкцию не вносил. Одним словом, радует глаз и навевает приятные воспоминания о проведенном времени.
